Методика проектирования специализированных вычислительных систем на основе совместной оптимизации аппаратного и программного обеспечения

Цели. Следующим этапом повышения производительности вычислительных систем после завершения этапов роста за счет масштабирования транзисторов (закон Деннарда) и за счет увеличения количества процессорных ядер общего назначения (ограничиваемого законом Амдала) является переход к разработке специализированных вычислительных подсистем для работы в ограниченном подклассе задач. Создание таких систем требует как выбора соответствующих массово востребованных задач, так и применения методик проектирования, обеспечивающих достижение высоких технико-экономических показателей разрабатываемых специализированных сверхбольших интегральных схем. Цель работы – разработка методики проектирования специализированных вычислительных систем на основе совместной оптимизации аппаратного и программного обеспечения применительно к выбранному подклассу задач.

Методы. Использованы методы проектирования цифровых систем.

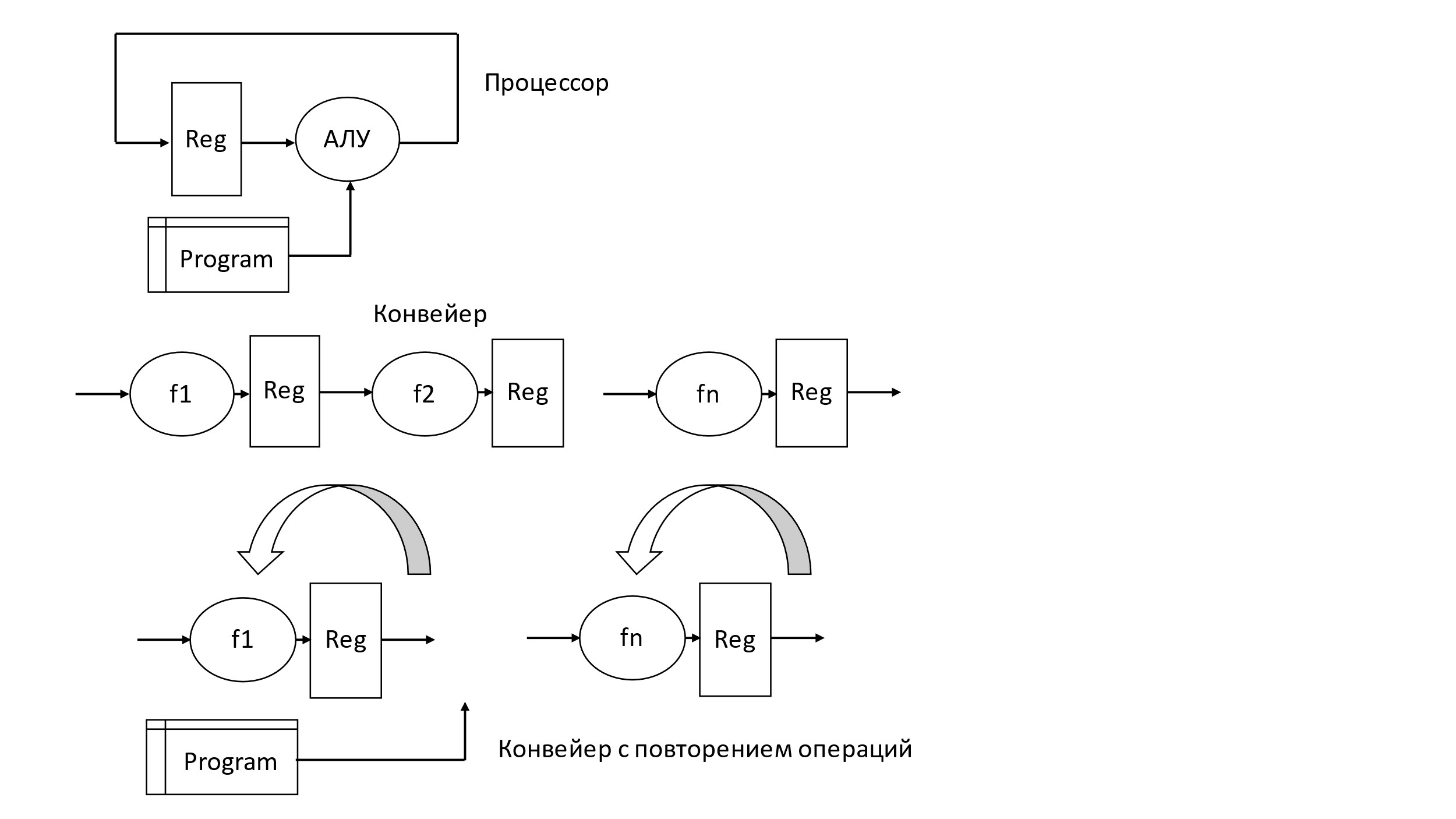

Результаты. Рассмотрены подходы к анализу вычислительных задач путем построения графа вычислений, абстрагированного от вычислительной платформы, однако ограниченного набором архитектурных решений. Предложена методика проектирования, использующая маршрут, основанный на применении синтезатора представления уровня регистровых передач (RTL-представления) вычислительного устройства, ограниченного отдельными вычислительными архитектурами, для которых производятся синтез и оптимизация схемы на основе высокоуровневого входного описания алгоритма. Среди архитектур вычислительных узлов рассмотрены синхронный конвейер и процессорное ядро с древовидным арифметико-логическим устройством. Повышение эффективности вычислительной системы осуществляется путем балансировки конвейера на основе оценок технологического базиса, а для процессора – путем оптимизации набора операций на основе анализа графа абстрактного синтаксического дерева с его оптимальным покрытием подграфами, соответствующим структуре арифметико-логического устройства.

Выводы. Рассмотренные подходы к разработке позволяют ускорить процесс проектирования специализированных вычислительных систем с массово-параллельной архитектурой, основанных на конвейерных вычислительных узлах.

1. Hennessy J.L., Patterson D.A. A new golden age for computer architecture: Domain-specific hardware/software co-design, enhanced security, open instruction sets, and agile chip development. In: Proceedings of the 2018 ACM/IEEE 45th Annual International Symposium on Computer Architecture (ISCA). IEEE; 2018. https://doi.org/10.1109/ISCA.2018.00011

2. Hennessy J.L, Patterson D.A. Computer Architecture: A Quantitative Approach. 6th ed. The Morgan Kaufmann Series in Computer Architecture and Design. Morgan Kaufmann; 2017. 936 p.

3. Сесин И.Ю., Болбаков Р.Г. Сравнительный анализ методов оптимизации программного обеспечения для борьбы с предикацией ветвлений на графических процессорах. Russian Technological Journal. 2021;9(6):7–15. https://doi.org/10.32362/2500-316X-2021-9-6-7-15

4. Слепцов В.В., Афонин В.Л., Аблаева А.Е., Динь Б. Разработка информационно-измерительной и управляющей системы квадрокоптера. Russian Technological Journal. 2021;9(6):26–36. https://doi.org/10.32362/2500-316X-2021-9-6-26-36

5. Смирнов А.В. Оптимизация характеристик цифровых фильтров одновременно в частотной и временной областях. Russian Technological Journal. 2020;8(6):63–77. https://doi.org/10.32362/2500-316X-2020-8-6-63-77

6. Умняшкин С.В. Основы теории цифровой обработки сигналов. 6-е изд. М.: Litres; 2022. 551 c. ISBN 978-5-45761810-7

7. Abadi M., Barham P., Chen J., et al. TensorFlow: A system for Large-Scale Machine Learning. In: Proceedings of the 12th USENIX Symposium on Operating Systems Design and Implementation (OSDI ’16). USENIX Association; 2016. P. 265–283.

8. Nurvitadhi E., Sheffield D., Sim J., et al. Accelerating Binarized Neural Networks: Comparison of FPGA, CPU, GPU, and ASIC. In: 2016 International Conference on Field-Programmable Technology (FPT). IEEE; 2016. P. 77–84. https://doi.org/10.1109/FPT.2016.7929192

9. Советов П.Н. Синтез линейных программ для стековой машины. Высокопроизводительные вычислительные системы и технологии. 2019;3(1):17–22.

10. Ахо А.В., Лам М.С., Сети Р., Ульман Д.Д. Компиляторы: принципы, технологии и инструментарий: пер. с англ. М.: Вильямс; 2018. ISBN 978-5-8459-1332-8

11. Пратт Т., Зелковиц М. Языки программирования: разработка и реализация: пер. с англ. СПб.: Питер; 2002. 688 с.

12. Тарасов И.Е., Потехин Д.С., Хренов М.А., Советов П.Н. Автоматизация проектирования многопроцессорной системы на базе ПЛИС для управления во встраиваемых приложениях. Экономика и менеджмент систем управления. 2017;25(3–1):179–185.

13. Huang S., Wu K., Jeong H., Wang C., Chen D., Hwu W.M. PyLog: An Algorithm-Centric Python-Based FPGA Programming and Synthesis Flow. IEEE Trans. Comput. 2021;70(12):2015–2028. https://doi.org/10.1109/TC.2021.3123465

14. Jiang S., Pan P., Ou Y., Batten C. PyMTL3: A Python Framework for Open-Source Hardware Modeling, Generation, Simulation, and Verification. IEEE Micro. 2020;40(4):58–66. https://doi.org/10.1109/MM.2020.2997638

15. Oishi R., Kadomoto J., Irie H., Sakai S. FPGA-based Garbling Accelerator with Parallel Pipeline Processing. IEICE Transactions on Information and Systems. 2023;E106-D(12):1988–1996. https://doi.org/10.1587/transinf.2023PAP0002
