Влияние обработки поверхностными электромагнитными волнами на рефрактивные свойства тонких пленок на основе оксидов индия и олова с лазерно-осажденными одностенными углеродными нанотрубками

Цели. Цель работы – исследование влияния обработки поверхностными электромагнитными волнами (ПЭВ) тонких проводящих пленок на основе оксидов индия и олова (indium tin oxides, ITO) с лазерно-осажденными одностенными углеродными нанотрубками (УНТ) на рефрактивные свойства, оценка эффективной толщины слоя лазерно-осажденных УНТ до и после ПЭВ-обработки.

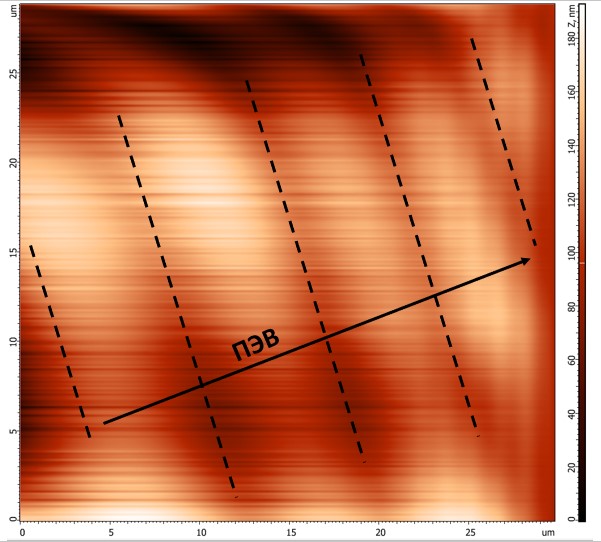

Методы. Для формирования структур использовался метод лазерно-ориентированного осаждения с применением CO₂-лазера (λ = 10.6 мкм). Диагностика модификаций тонких пленок ITO осуществлялась при помощи эллипсометра в спектральном диапазоне 300–1000 нм. Для описания оптических свойств подложек крон К8 и тонких пленок ITO использовалась модель Коши. Для интерпретации результатов эллипсометрии модификаций ITO с УНТ была введена модель виртуального слоя с эффективной толщиной. При постобработке поверхности использовался CO₂-маркер (λ = 10.6 мкм) для генерации ПЭВ. Оценка влияния ПЭВ-обработки на толщину виртуального слоя проводилась при помощи эллипсометрии и атомно-силовой микроскопии в контактном режиме.

Результаты. На основе данных эллипсометрии установлено, что эффективная толщина слоя УНТ находилась в диапазоне 24–26 нм. После ПЭВ-обработки толщина эффективного слоя УНТ снизилась до 4–8 нм. При осаждении УНТ на поверхность ITO и последующей ПЭВ-обработке поверхности снижаются потери на отражение для p-поляризованного излучения. В спектральном диапазоне 400–750 нм при угле падения относительно нормали к плоскости структур 65° наблюдается снижение отражения с 18.5% до 13.5% относительно ITO без УНТ и ПЭВ-обработки, при 71° – снижение с 6.4% до 4.7%, при 77° – снижение с 1.8% до 1.2%.

Выводы. Для тонких пленок на основе ITO с лазерно-осажденными УНТ доступен метод ПЭВ-обработки, которая позволяет сохранить просветляющие свойства УНТ и обеспечивает прецизионное снижение толщины композитной структуры. Указанные возможности позволяют использовать исследуемые модификации ITO в задачах оптической электроники, микрофлюидики и биомедицины.
