Программно-архитектурная конфигурация многофункционального ADSP-модуля сигнального медиатестирования аудиоустройств

Цели. Цель статьи – программно-архитектурная разработка и параметрический анализ многофункционального аудиомодуля на базе ADSP-процессора (audio digital signal processor) ADAU1701 в среде SigmaStudio для тестирования аудиоустройств в следующих режимах: маршрутизация балансных и небалансных аудиоканалов по дифференциальной схеме «Di-Box/R Di-Box»; пространственно-временная и динамическая аудиообработка; трехполосное моноканальное кросс-разделение с независимой эквализацией; коррекция амплитудно-частотной характеристики (АЧХ) аудиоканала со следящим режекторным автоподавлением электроакустической положительной обратной связи (ПОС) в заданной спектральной полосе.

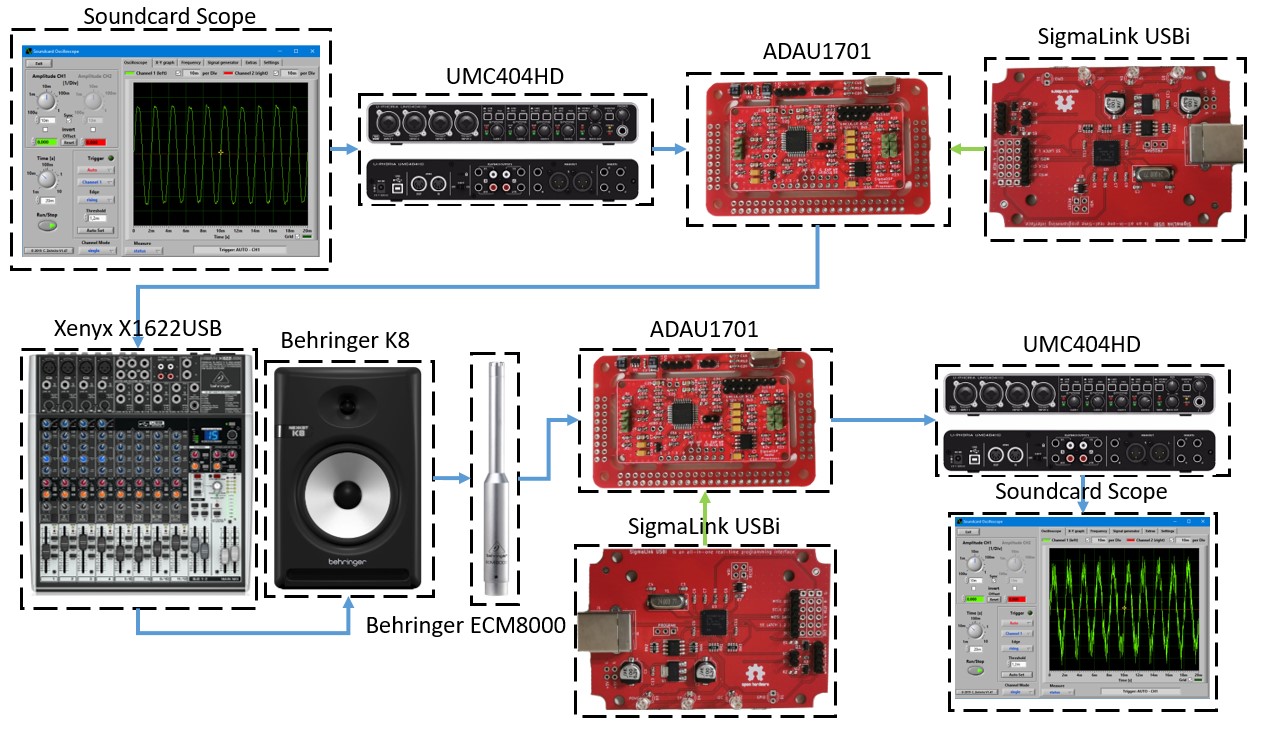

Методы. Использованы методы визуально-графического архитектурного программирования аудиомодулей в программных средствах SigmaStudio и Flowstone, алгоритмы сигнальных аудиоизмерений и анализа экспериментальных данных в REW и Soundcard Oscilloscope.

Результаты. Исследованы характеристики схемы «Di-Box/R Di-Box» для оценки влияния дифференциального преобразования сигнала на отношение сигнал/шум в аудиоканале. Приведены характеристики субмодулей реверберации и сатурации. Показано влияние режимов эквализации на коррекцию АЧХ студийного аудиомонитора. Исследовано воздействие аудиокомпрессора на динамический диапазон и уровень выходного сигнала. Проведены результаты экспериментального исследования субмодуля компенсационной коррекции АЧХ аудиомонитора при помощи согласованной фильтрации, а также получены спектральные характеристики субмодуля автоподавления электроакустической ПОС.

Выводы. Разработана программная архитектура многофункционального аудиомодуля на ADSP-процессоре ADAU1701 для тестирования и отладки медиаустройств в заданном спектрально-динамическом диапазоне. Балансная маршрутизация в 20 раз снижает влияние наводимых на аудиоканал шумов, что позволяет калибровать звукоснимающие аудиоустройства. Субмодуль аудиообработки обеспечивает компрессионную характеристику с динамическим диапазоном от −27 до 18.6 дБ с возможностью эквализационной параметризации в диапазоне 0.04–18 кГц; реверберационную характеристику в диапазоне 0.5–3000 мс; аудиоканальное кросс-разделение на 3 частотных поддиапазона с регулировкой АЧХ в динамическом диапазоне от −30 до 30 дБ. Субмодуль автокоррекции АЧХ позволяет снизить на 40 дБ динамическую неравномерность АЧХ. Субмодуль автоподавления электроакустической ПОС обеспечивает режекторное формантоподавление до −100 дБ при входном динамическом диапазоне от −50 до 80 дБ.
