Обнаружение дефектов в многослойной печатной плате методом акустической эмиссии

Цели. При производстве многослойных печатных плат (МПП) в процессе ламинирования в них могут возникать дефекты в виде расслоений. Они не обнаруживаются оптическими и электрическими методами выходного контроля, но в процессе эксплуатации радиоэлектронного средства могут вызвать нарушения механического режима работы и привести к отказам. Для обнаружения таких дефектов предлагается использовать метод акустической эмиссии (АЭ), основанный на возникновении и распространении акустических волн в МПП, вызванных наличием дефектов. Целью данного исследования является изучение возможности использования метода АЭ для обнаружения дефектов МПП, возникающих, в частности, в процессе ламинирования.

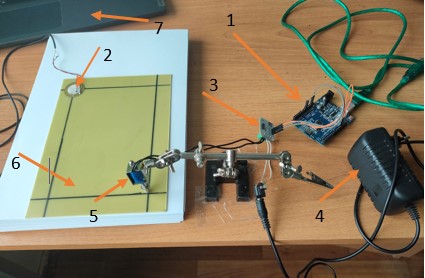

Методы. Для исследования распространения акустических сигналов в МПП при наличии дефектов использовались программа моделирования механических процессов (для исследования на модели МПП) и различные образцы двухслойных печатных плат с заранее внесенными дефектами (для экспериментальных исследований). В качестве источника акустических сигналов использовался соленоид, установленный на МПП, а для приема сигналов – пьезоэлектрический датчик. Обработка данных проводилась путем сравнения сигналов АЭ, полученных для исправного образца МПП и для образцов МПП с дефектами.

Результаты. Проведено моделирование распространения акустического сигнала в МПП в исправном и неисправном (с прямоугольным дефектом в виде расслоения) состояниях, которое показало различие полученных сигналов в точке установки датчика. Также были проведены экспериментальные исследования с целью изучения применимости метода АЭ для выявления дефектов различного размера и количества.

Выводы. Исследования показали, что метод АЭ позволяет достаточно эффективно и достоверно обнаруживать наличие дефектов в МПП, возникающих в процессе ламинирования. В данном исследовании предлагается новый подход к неразрушающему контролю МПП с использованием метода АЭ, который может значительно повысить надежность МПП и эффективность процессов их производства.
