ФОРМИРОВАНИЕ ДИАГРАММЫ НАПРАВЛЕННОСТИ В ФАЗИРОВАННЫХ АНТЕННЫХ РЕШЕТКАХ

https://doi.org/10.32362/2500-316X-2019-7-2-29-38

Полный текст:

Аннотация

В статье изложены результаты исследования фазового и временного методов формирования диаграммы направленности фазированных антенных решеток. Проведен их сравнительный анализ на примере восьмиэлементной эквидистантной антенной линейки на базе широкополосных щелевых излучателей Вивальди. Рассмотрены практические реализации построения устройств формирования диаграмм направленности фазированных антенных решеток на фазовращателях для фазового метода формирования диаграммы и на линиях задержки. Приведены характеристики наиболее часто используемых в фазированных антенных решетках фазовращателей фирмы AnalogDevices и экспериментальных линий задержек, приведены их характеристики. Оценена широкополосность обоих типов антенных решеток на основе результатов проведенного математического моделирования. Отмечено, что фазовый метод формирования диаграммы направленности не получил большого распространения в широкополосных системах, что обусловлено наличием зависимости фазы сигнала от частоты и, как следствие, узким диапазоном работы фазовращателей. В линиях задержки время задержки для всех каналов не зависит от частотной составляющей сигнала, что позволяет говорить о сверхширополосности устройств формирования диаграммы направленности, построенных на принципах временной задержки. Показано, что максимальная длина пути задержки сигнала для крайних излучателей зависит только от максимального расчетного угла отклонения луча. Фазированные антенные решетки, построенные с использованием линий задержек, имеют не только большую широкополосность, но и большее затухание сигналов. При изготовлении фазированных антенных решеток с небольшим количеством антенных элементов в линейке использование линий задержек в качестве фазосдвигающих элементов дает значительный выигрыш в характеристиках при незначительном проигрыше в мощности.

Об авторах

Н. М. Легкий
МИРЭА - Российский технологический университет
Россия

Легкий Николай Михайлович - доктор технических наук, заведующий кафедрой инженерной экологии техносферы Института радиотехнических и телекоммуникационных систем

119454, Москва, пр-т Вернадского, д. 78



И. В. Унченко
МИРЭА - Российский технологический университет; Калужский научно-исследовательский радиотехнический институт
Россия

Унченко Иван Владимирович - аспирант кафедры радиоэлектронных систем и комплексов Института радиотехнических и телекоммуникационных систем; инженер КНИРИ.

119454, Москва, пр-т Вернадского, д.78; 249192, Калужская область, Жуков, ул. Ленина, 2



Список литературы

1. Справочник по радиолокации: в 4 т. / под ред. М.И. Сколника. М.: Сов. Радио, 1977. Т. 2: Радиолокационные антенны и устройства. 438 с.

2. Слюсар В.И. Схемотехника цифрового диаграммообразования. Модульные решения // Электроника: Наука, технология, бизнес. 2002. № 1. С. 46-52.

3. Григорьев Л.Н. Цифровое формирование диаграммы направленности в фазированных антенных решетках. М.: Радиотехника, 2010. 144 с.

4. Воскресенский Д.И., Котов Ю.В., Овчинникова Е.В. Тенденции развития широкополосных фазированных антенных решеток (обзор работ) // Антенны. 2005. № 11 (102). С. 7-21.

5. Викулов И. Радиоэлектронные системы с АФАР: направления развития и применения // Электроника: наука, технология, бизнес. 2017. № 5 (165). С. 126-134.

6. Лопатенко Э.В., Марусич А.А. Формирование диаграммы направленности АФАР с двумя независимо управляемыми лучами и низким уровнем боковых лепестков // Вопросы радиоэлектроники. 2005. Т. 1. № 1. С. 144-158.

7. https://www.analog.com/ru/products/rf-microwave/phase-shifters-vector-modulators/digital-phase-shifter.html (по состоянию на 01.03.2019).

8. Викулов И., Кичаева Н. Технология GaAs-монолитных схем СВЧ в зарубежной военной технике // Электроника: наука, технология, бизнес. 2007. № 2 (76). С. 56-61.

9. Викулов И. Монолитные интегральные схемы СВЧ технологическая основа АФАР // Электроника: Наука, технология, бизнес. 2012. № 7 (121). С. 60-73.

10. Masse D. Report provides data on shipments and market values for airborne AESA // Microwave J. 2011. V. 54. № 9. P 43.

11. Hindle P. GaAs foundry services outlook // Microwave J. 2010. V. 53. № 6. P. 146.

12. Зайцев Д.Ф. Нанофотоника и еe применение. М.: АКТЕОН, 2011. 427 с.


Дополнительные файлы

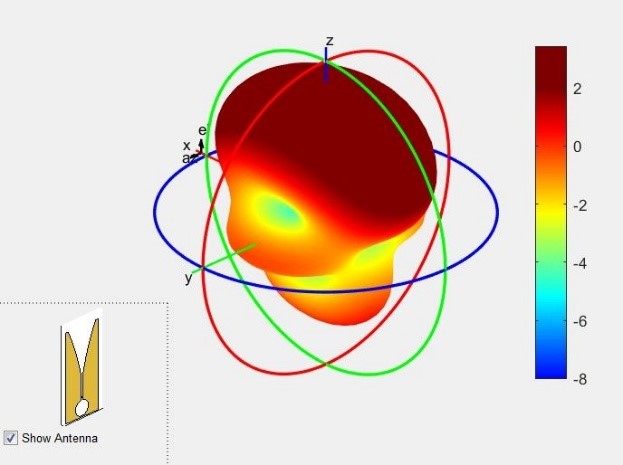

1. Рис. 2. Диаграмма направленности излучателя Вивальди.
Тема
Тип Research Instrument
Посмотреть (38KB)
Метаданные

Для цитирования:


Легкий Н.М., Унченко И.В. ФОРМИРОВАНИЕ ДИАГРАММЫ НАПРАВЛЕННОСТИ В ФАЗИРОВАННЫХ АНТЕННЫХ РЕШЕТКАХ. Российский технологический журнал. 2019;7(2):29-38. https://doi.org/10.32362/2500-316X-2019-7-2-29-38

For citation:


Legkiy N.M., Unchenko I.V. FORMATION OF THE DIRECTION DIAGRAM IN PHASED ANTENNA ARRAY. Russian Technological Journal. 2019;7(2):29-38. (In Russ.) https://doi.org/10.32362/2500-316X-2019-7-2-29-38
