Математическое моделирование технологических параметров порошковой лазерной наплавки на основе аппроксимации профиля дорожки напыления

Цели. Лазерная порошковая наплавка – перспективная технология в машиностроении, позволяющая эффективно восстанавливать изношенные поверхности деталей и создавать специальные покрытия с ценными свойствами. Методы математического моделирования имеют решающее значение в исследовании и развитии технологии лазерной наплавки. Процесс нанесения порошкового покрытия предполагает перемещение распылительной головки относительно поверхности детали, образуя валик – дорожку напыления. Покрытия формируются путем последовательного нанесения этих дорожек. Целью исследования является изучение различных методов аппроксимации профиля и оптимизация технологических параметров в процессах порошковой лазерной наплавки.

Методы. Использованы методы математического моделирования для описания зависимостей параметров профиля дорожек напыления при лазерной наплавке от технологических параметров процесса. Получение контуров профилей сечения наплавки осуществлялось методами анализа изображений микрофотографий шлифов поперечных сечений деталей с наплавкой. Для аппроксимации кривых контуров сечений использовались методы линейного и нелинейного регрессионного анализа. Зависимость параметров контуров профилей сечения наплавки от технологических параметров напыления аппроксимировалась двухфакторным уравнением параболической регрессии. Поиск оптимальных значений технологических параметров напыления осуществляли методом условной оптимизации с линейной аппроксимацией доверительной области.

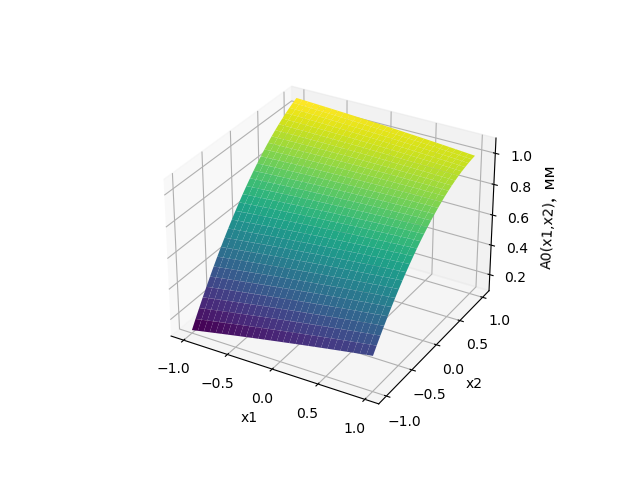

Результаты. Рассмотрены три варианта аппроксимирующих функций профиля сечения дорожки наплавки, из которых была выбрана нелинейная двухпараметрическая функция. Получены отображения множества технологических параметров наплавки во множество параметров аппроксимирующей линии контура. С использованием регрессионных моделей данных отображений найдены оптимальные значения технологических параметров наплавки, обеспечивающие максимальную величину площади контура наплавки при ограничениях на долю области подплавления к общей площади сечения. Аппроксимирующая функция профиля сечения дорожки наплавки использована для расчета оптимального шага нанесения дорожек, обеспечивающего наиболее ровную поверхность наплавки.

Выводы. Результаты проведенного исследования могут рассматриваться в качестве методики оптимизации технологических параметров лазерной наплавки порошковых металлов, позволяющей обеспечивать заданные характеристики профиля дорожки напыления и выбирать шаг нанесения дорожек, при котором достигается наиболее ровная поверхность наплавки.
