Исследование профилограммной структуры микрополосковых СВЧ-модулей, изготовленных по аддитивной технологии трехмерной печати

Цели. Целью работы является исследование шероховатости поверхности токонесущей топологии и диэлектрика верхней (Top Layer) и нижней (Bottom Layer) сторон СВЧ-модулей, изготовленных по аддитивной технологии трехмерной печати при прототипировании опытных образцов СВЧ-модулей на 3D-принтере многослойных печатных плат DragonFly 2020 LDM.

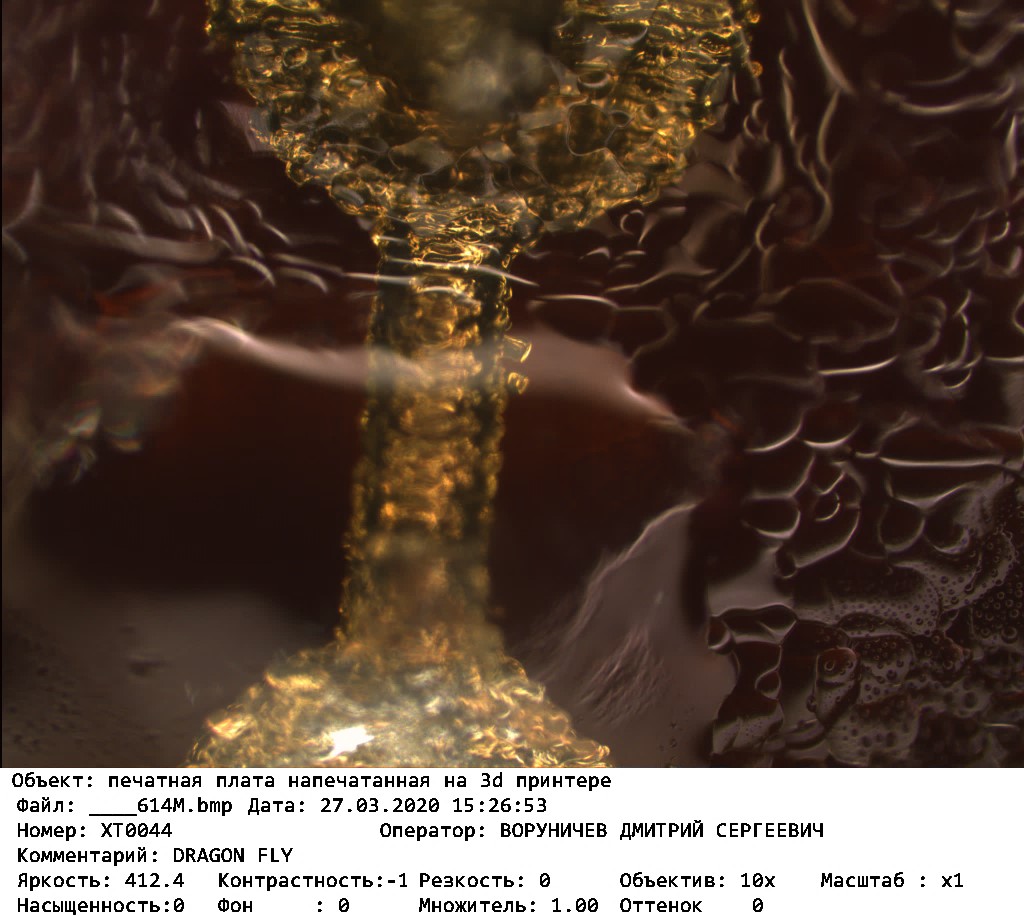

Методы. Использованы методы металлографического анализа в светлом и темном поле, профилографирование шероховатости поверхностей, компьютерное моделирование.

Результаты. Получены экспериментальные образцы микрополосковых СВЧ-элементов модулей многослойных плат заданной конфигурации, датчиков телеметрии, PCB-антенн (антенн на печатных платах). Исследованы топологические и радиофизические особенности аддитивно сформированных верхнего и нижнего поверхностных слоев экспериментальных образцов плат полосковых модулей. Проведены оптические профилограммные измерения шероховатости наружных сторон платы по 10 точкам, которые составили для верхнего слоя топологии – 2 мкм, для нижнего – 0.3 мкм, а также определен средний размер зерна диэлектрической основы – 0.007 мм2. Показано, что шероховатость токопроводящей топологии и диэлектрика верхней стороны соответствует 6–7 классам точности. При этом шероховатость микрополосковой токопроводящей топологии и диэлектрика нижней стороны платы соответствует 10–12 классам точности.

Выводы. Установлено, что неравномерное формирование нижнего и верхнего полосковых слоев печатного модуля способно оказывать влияние на неоднородность распределения радиофизических параметров (диэлектрическую проницаемость, поверхностную проводимость и т.д.), а также на нестабильность конструктивных характеристик (адгезионной способности, теплопроводности и т.д.) полоскового модуля, что необходимо учитывать при прототипировании устройств по технологии струйной 3D-печати, в т.ч. при адаптации Gerber-проектов PCB-модулей, созданных под технологию классического производства плат.
