Комбинированные алгоритмы аппроксимации для интерактивного проектирования дорожных трасс в системах автоматизированного проектирования

Цели. Цель работы состоит в создании алгоритмов аппроксимации последовательности точек на плоскости дугами клотоид и окружностей. Такая задача возникает в проектировании трасс железных и автомобильных дорог. План (проекция на горизонтальную плоскость) трассы дороги – это кривая (сплайн), состоящая из повторяющейся связки элементов «прямая + дуга клотоиды + дуга окружность + дуга клотоиды + …». Такая комбинация элементов обеспечивает непрерывность не только кривой и касательной к ней, но и кривизны. Поскольку число элементов сплайна заранее неизвестно, а на их параметры накладываются ограничения, для этой задачи пока не опубликовано математически корректного алгоритма. Разработанная в РТУ МИРЭА двухэтапная схема решения задачи с определением числа элементов сплайна с помощью динамического программирования на первом этапе и оптимизацией его параметров с применением нелинейного программирования на втором, реализована только для сплайна с прямыми и окружностями (без клотоид). Ее реализация для сплайна с клотоидами много сложнее и пока не выполнена в силу ряда причин. В действующих системах автоматизированного проектирования (САПР) проектирование плана трассы выполняется в интерактивном режиме с последовательным подбором элементов. В этой связи имеет смысл разработка математически корректных алгоритмов поэлементной аппроксимации.

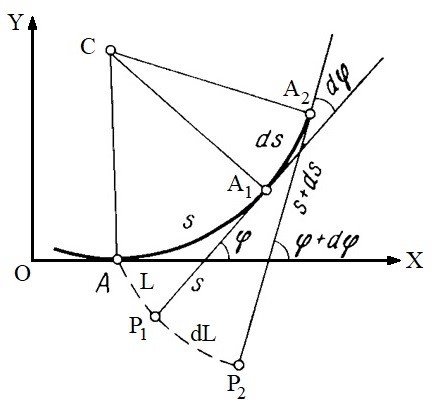

Метод. Задача поэлементной аппроксимации окружностью или клотоидой формализована как задача нелинейного программирования малой размерности. Целевая функция – сумма квадратов отклонений от исходных точек. Поскольку клотоида в декартовых координатах представляется степенными рядами, возникают трудности вычисления производных целевой функции по искомым параметрам элементов сплайна. Предложен математически корректный алгоритм вычисления этих производных на основе интегрального представления декартовых координат точек клотоиды как функций ее длины.

Результаты. Разработаны математическая модель и алгоритмы аппроксимации последовательности точек на плоскости клотоидой и окружностью с применением метода нелинейного программирования. Реализован алгоритм второго порядка с вычислением и обращением матрицы вторых производных (матрица Гессе).

Выводы. Для аппроксимации окружностью и клотоидой с применением нелинейного программирования необязательно иметь аналитическое выражение целевой функции через искомые переменные. Предложенные алгоритмы позволяют вычислять не только первые, но и вторые производные в отсутствие таких выражений.
