Анизотропный магнитоэлектрический эффект в структуре цирконат–титанат свинца / магнитострикционный волоконный композит

Цели. Разработка композитных структур, в которых наблюдается сильно анизотропный магнитоэлектрический (МЭ) эффект, актуальна для создания датчиков, чувствительных к направлению магнитного поля. Такой МЭ эффект может быть обусловлен анизотропией как магнитного, так и пьезоэлектрического слоя. Авторами изготовлен новый анизотропный материал – магнитострикционный волоконный композит (МВК), представляющий собой набор никелевых проволок, расположенных вплотную параллельно друг к другу в один слой и погруженных в полимерную матрицу. Цель работы – исследование линейного МЭ эффекта в композитных структурах со слоями из МВК и керамики цирконата титаната свинца (ЦТС-19).

Методы. Магнитострикция МВК была измерена тензометрическим методом, МЭ эффект – методом низкочастотной модуляции магнитного поля.

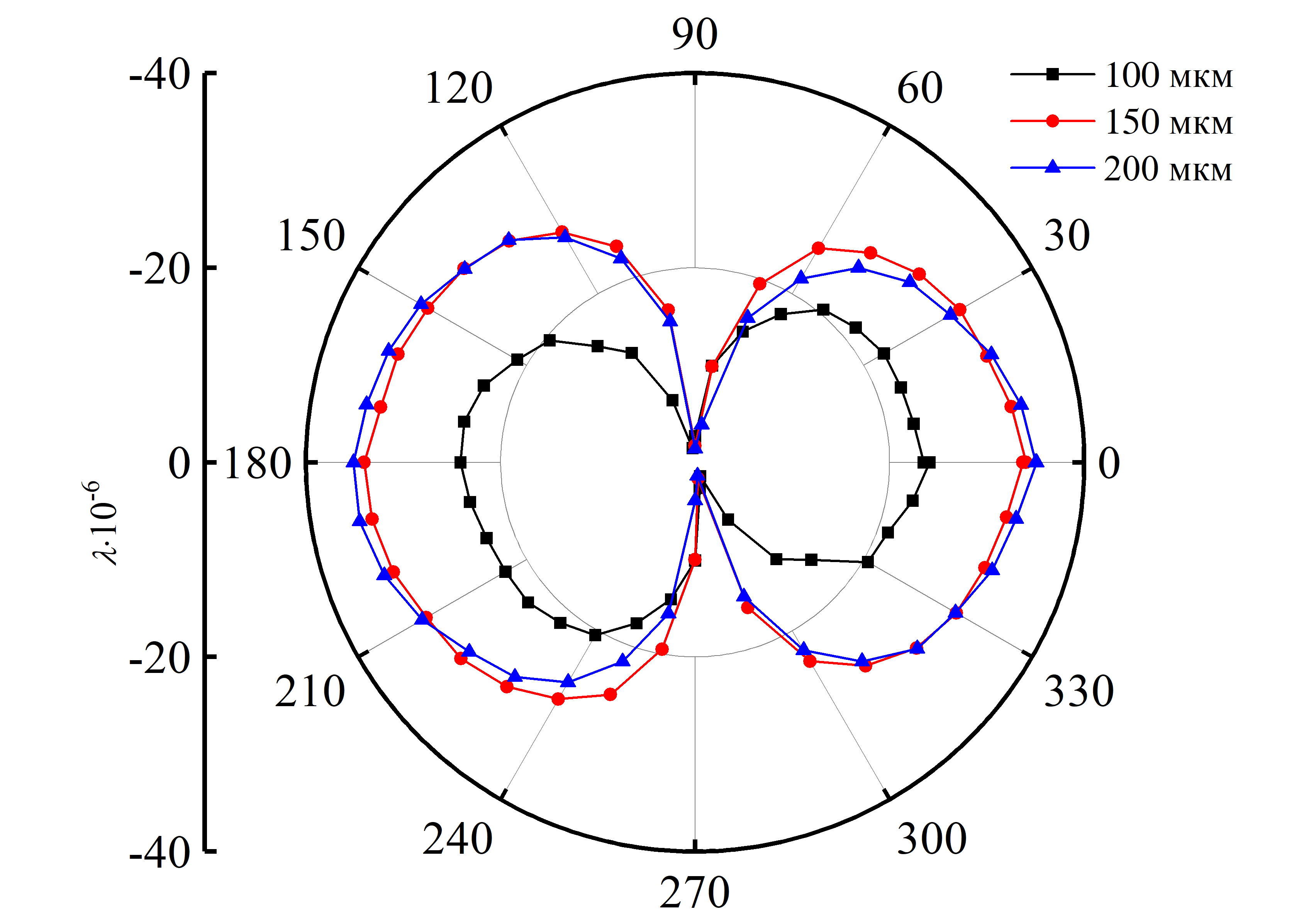

Результаты. Были изготовлены структуры с диаметрами никелевых проволок 100, 150 и 200 мкм. Измерены полевые зависимости магнитострикции МВК, а также частотные, полевые и амплитудные зависимости МЭ напряжения для случая линейного МЭ эффекта при различной величине угла между направлением магнитного поля и проволоками. Показано, что все образцы обладают сильной анизотропией относительно направления магнитного поля. МЭ напряжение уменьшается от максимального значения до нуля при изменении направления магнитного поля с параллельного до перпендикулярного относительно волокон никеля.

Выводы. Наибольшим по величине МЭ коэффициентом, составляющим 1.71 В/(Э · см), обладает структура, изготовленная на основе МВК с диаметром проволоки 150 мкм. Частота резонанса растет от 3.5 кГц до 6.5 кГц с увеличением диаметра проволок. Величина магнитострикции МВК сопоставима по величине с магнитострикцией пластины никеля такой же толщины.
