Оценка параметров надежности комплекса оборудования станции эфирного телевещания DVB-T2 с регионализацией контента

https://doi.org/10.32362/2500-316X-2021-9-5-26-35

Полный текст:

Аннотация

Модификация контента, предоставляемого абонентам эфирного цифрового телевизионного сигнала, необходима для обеспечения технической возможности организации врезок сигналов местного наполнения, таких как телепрограммы региональных вещателей или информация территориальных органов ГО ЧС. Вещательные мультиплексы федеральных телепрограмм рассчитаны на использование в рамках со-ответствующей временной зоны (А, Б, В, Г, М). В каждой временной зоне находится целый ряд регионов, в каждом из которых существуют местные телерадиокомпании, выпускающие контент локального характера, который необходимо доставить до абонентов целого субъекта. Задачу врезки/модификации контента на каждой удаленной передающей станции выполняет инсертер или устройство вставки локального контента (ETSITS 102773). В статье проведен расчет параметров надежности восстанавливаемой системы организации эфирного телевещания на удаленной станции с учетом модификации контента. Представлены таблицы и граф состояний системы вещания, на основании которых составлены системы дифференциальных уравнений А.Н. Колмогорова. Установлено, что дополнительное резервирование, организованное путем подключения выходного потока с приемника RX1 непосредственно на передающее устройство, позволяет в 2.5 раза повысить среднее время наработки между отказами, а также повысить значение коэффициента готовности на 5.26%. Все расчеты выполнены с использованием программного комплекса SimInTech. Рассмотрено влияние автоматического резервирования оборудования врезки контента и передатчика на возникновение ошибок в потоке, влияющих на качество выходного сигнала. Определена взаимосвязь коэффициента готовности и составляющих параметра QualityofService – SAE, SDE и SIE.

Об авторах

С. В. Сай
Тихоокеанский государственный университет
Россия

Сай Сергей Владимирович, д.т.н., заведующий кафедрой «Вычислительная техника»

680000, Хабаровск, ул. Тихоокеанская, д. 136

Scopus ID 14042260800



Н. Ю. Сорокин
Тихоокеанский государственный университет
Россия

Сорокин Николай Юрьевич, к.т.н., проректор

680000, Хабаровск, ул. Тихоокеанская, д. 136

Scopus ID 26325081400



О. В. Тиссен
Российская телевизионная и радиовещательная сеть
Россия

Тиссен Ольга Владимировна, инженер средств радио и телевидения филиала

680000, Хабаровск, ул. Павловича, д. 7А



Список литературы

1. Телевидение вещательное цифровое. Система эфирного наземного цифрового телевизионного вещания второго поколения DVB-T2. ГОСТР 58912-2020. М.: Стандартинформ; 2020. 73 с.

2. Handbook on Digital Terrestrial Television Broadcasting Networks and Systems Implementation. (Eds.). Dosch Ch., Hemingway D., Sami W. Switzerland: ITU-R; 2016. 318 p. URL: https://www.itu.int/dms_pub/itu-r/oth/0a/07/R0A0700003B0001PDFE.PDF

3. ETSI TS 102773 V1.4.1 (2016-03) DVB. Modulator Interface (T2-MI) for a second generation digital terrestrial television broadcasting system (DVB-T2). France, 2016. URL: https://www.etsi.org/deliver/etsi_ts/102700_102799/102773/01.04.01_60/ts_102773v010401p.pdf

4. Кухарская О.В., Савин Е.З. Физические особенности замещения информационного контента в цифровом потоке для DVB-T2. Успехи современной радиоэлектроники. 2017;6:55−63.

5. Устройство вставки локального контента TTV-PLPSW-0401. Руководство по эксплуатации. Новосибирск: НПП Триада-ТВ; 2017. URL: https://triadatv.ru/upload/iblock/d08/ip_mi_kommutator_rukovodstvo.pdf

6. CP330 T2-Bridge PLP Replacer User’s Manual. Norway: Nevion; 2015. URL: https://techex.co.uk/pdf/t-vips/cp330.pdf

7. TxEdge T2 DVB-T2 Local adapter. France: Enensys Technologies, 2019. URL: https://www.enensys.com/wp-content/uploads/2017/04/TxEdgeT2-datasheet-A.pdf

8. Холодных П.В. Надежность информационно-управляющих систем: методическое пособие. СПб: Санкт-Петербургский политехнический университет Петра Великого; 2015. 49 с. URL: http://saiu.icc.spbstu.ru/media/files/staff/Kholodnykh/metod_reliablity4.pdf

9. Тиссен О.В., Ливашвили А.И. Методика расчета параметров надежности системы цифрового телевещания стандарта DVB-T2 на типовой передающей станции. Радиотехника и электроника. 2020;65(7):695−704. https://doi.org/10.31857/S003384942007013X

10. Боровиков С.М., Цырельчук И.Н., Троян Ф.Д. Рас-чет показателей надежности радиоэлектронных средств. Минск: БГУИР; 2010. 71 c. URL: https://www.bsuir.by/m/12_108786_1_72356.pdf

11. Постников И.Н. Расчет характеристик надежности телекоммуникационной системы. В сб.: Перспективы развития информационных технологий. Телекоммуникационные системы и компьютерные сети. 2013. URL: https://cyberleninka.ru/article/n/raschet-harakteristik-nadezhnosti-telekommunikatsionnoy-sistemy/viewer

12. Громов Ю.Ю., Иванова О.Г., Мосягина Н.Г., Набатов К.А. Надежность информационных систем. Тамбов: Изд-во ГОУ ВПО ТГТУ; 2010. 88 c. URL: https://tstu.ru/book/elib/pdf/2010/gromov.pdf

13. Программное обеспечение SimInTech v2.20.10.28. Единый реестр Российских программ No 2379. URL: https://project797652.turbo.site/page363830#93279bd3-2068-4a20-a89e-b4c17ae80365

14. Лейбов А., Майзульс Р., Шавдия Ю. Нормирование показателей надежности сетей цифрового телевизионного вещания. Broadcasting. Телевидение и радиовещание. 2014;3. URL: http://broadcasting.ru/articles2/Regandstan/normirovanie-pokazateley-nadezhnosti-setey-tsifrovogo-televizionnogo-veschaniya

15. Report ITU-R BT.2389-0. Guidelines on measurements for digital terrestrial television broadcasting systems. ITU-R. Switzerland: ITU-R; 2016.


Дополнительные файлы

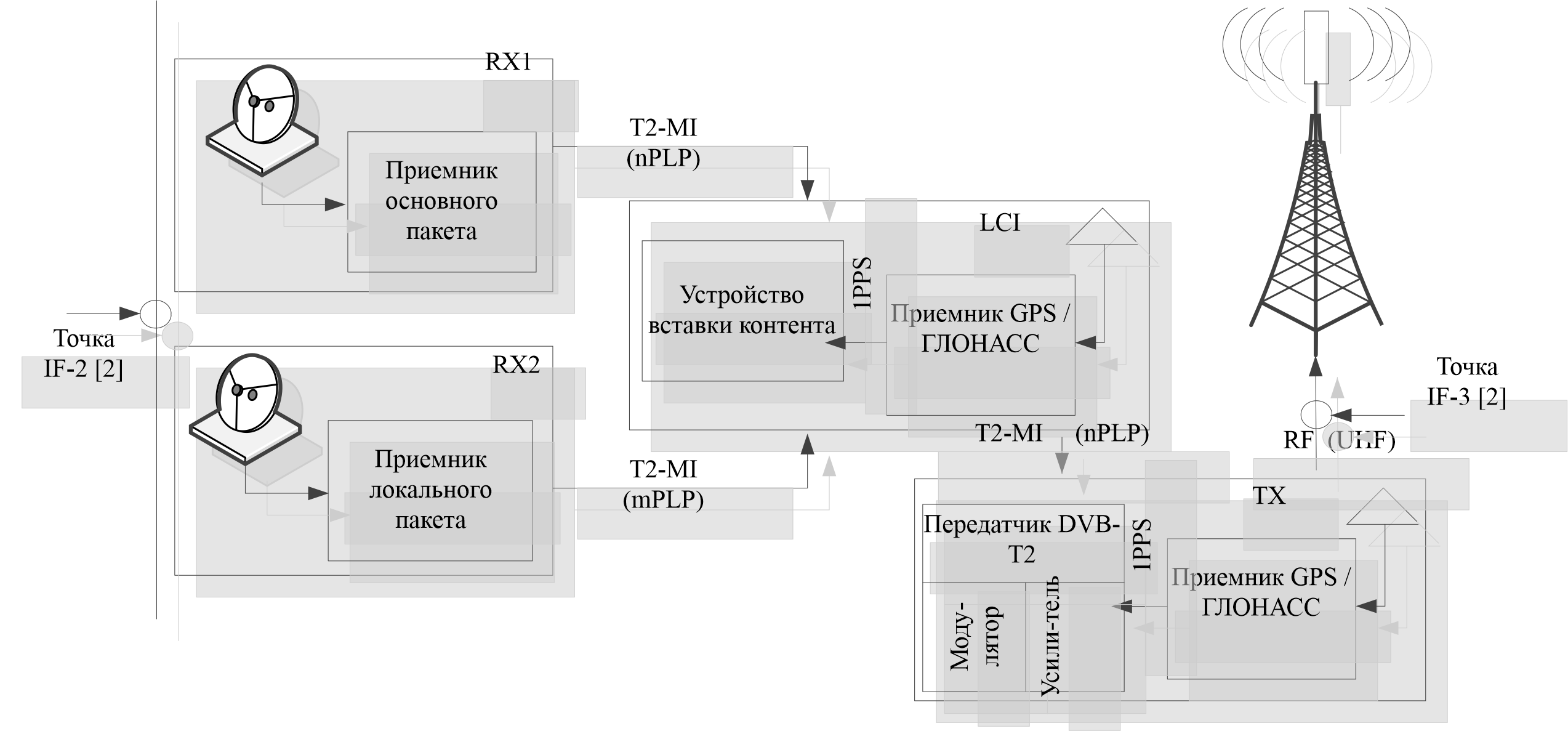

1. Схема организации вещания на типовой передающей станции
Тема
Тип Исследовательские инструменты
Посмотреть (244KB)
Метаданные
  • Модификация контента, предоставляемого абонентам эфирного цифрового телевизионного сигнала, необходима для обеспечения технической возможности организации врезок сигналов местного наполнения, таких как телепрограммы региональных вещателей или информация территориальных органов.
  • Проведен расчет параметров надежности восстанавливаемой системы организации эфирного телевещания на удаленной станции с учетом модификации контента.
  • Установлено, что дополнительное резервирование, организованное путем подключения выходного потока с приемника RX1 непосредственно на передающее устройство, позволяет в 2.5 раза повысить среднее время наработки между отказами.

Для цитирования:


Сай С.В., Сорокин Н.Ю., Тиссен О.В. Оценка параметров надежности комплекса оборудования станции эфирного телевещания DVB-T2 с регионализацией контента. Russian Technological Journal. 2021;9(5):26-35. https://doi.org/10.32362/2500-316X-2021-9-5-26-35

For citation:


Sai S.V., Sorokin N.Yu., Tissen О.V. Assessment reliability parameters of the DVB-T2 broadcasting station’s equipment with local content insertion. Russian Technological Journal. 2021;9(5):26-35. (In Russ.) https://doi.org/10.32362/2500-316X-2021-9-5-26-35
