Пульсации напряжения отрицательной полярности на выходе двухполярного DC–DC преобразователя LM27762 при близком к предельному входном напряжении

https://doi.org/10.32362/2500-316X-2019-7-4-31-43

Аннотация

Представлены результаты исследований работы инвертирующего DC–DC преобразователя с накачкой заряда и LDO, входящих в состав комбинированного двухполярного источника вторичного электропитания LM27762, в предельном режиме при входном напряжении 5.5 В и выходном напряжении –4.9 В. Измерялись пульсации напряжений при различных токах нагрузки от 10 до 250 мА на положительном полюсе летающего конденсатора, на выходе из системы накачки заряда и на выходе микросхемы. На основе полученной информации впервые показано, что при малых токах нагрузки примерно до 107 мА система накачки заряда работает в режиме пачек импульсов, а при токах выше 109 мА – в режиме накачки заряда с постоянной частотой. Результаты не подтверждают имеющееся в документации на микросхему сведения о том, что при предельном входном напряжении 5.5 В накачка заряда может войти в режим широтно-импульсной модуляции в горячих условиях. При работе в режиме пачек импульсов наличие LDO в микросхеме LM27762 уменьшает пульсации отрицательного напряжения на выходе, однако они значительно превышают значения, приведенные в документации на микросхему. При переходе в режим постоянной частоты уровень пульсаций отрицательного напряжения на выходе микросхемы резко уменьшается, однако при дальнейшем увеличении тока нагрузки увеличивается и превышает величины, приведенные в документации.

Об авторах

В. К. Битюков
ФГБОУ ВО «МИРЭА – Российский технологический университет»
Россия

доктор технических наук, профессор кафедры телекоммуникаций и радиотехники Института радиотехнических и телекоммуникационных систем

119454, Россия, Москва, проспект Вернадского, д. 78



Н. Г. Михневич
ФГБОУ ВО «МИРЭА – Российский технологический университет»
Россия

заведующий лабораторией кафедры телекоммуникаций и радиотехники Института радиотехнических и телекоммуникационных систем

119454, Россия, Москва, проспект Вернадского, д. 78



В. А. Петров
ФГБОУ ВО «МИРЭА – Российский технологический университет»
Россия

доктор технических наук, профессор кафедры телекоммуникаций и радиотехники Института радиотехнических и телекоммуникационных систем

119454, Россия, Москва, проспект Вернадского, д. 78



Список литературы

1. Битюков В.К., Миронов А.В., Михневич Н.Г., Петров В.А. Работа системы накачки заряда DC–DC преобразователя MAX1759 в режиме повышения напряжения // Вестник Концерна ВКО «Алмаз-Антей». 2017. № 1. С. 48−59.

2. Битюков В.К., Петров В.А., Сотникова А.А. Работа системы накачки заряда DC–DC преобразователя MCP1253 в режиме понижения напряжения // Вестник Концерна ВКО «Алмаз-Антей». 2018. № 1. С. 10−22.

3. Битюков В.К., Петров В.А., Сотникова А.А. Алгоритм работы микросхемы DC–DC преобразователя MCP1253 в режиме повышения напряжения // Радиотехника. 2018. № 9. С. 178−184. https://doi.org/10.18127/j00338486-201809-29

4. Low Noise Dual Supply Inverting Charge Pump LTC3260. Datasheet 3260fa. Linear Technology. 2012. 19 p. URL: http://www.datasheet-pdf.com/PDF/LTC3260-Datasheet-Linear-717626

5. LM27762 Low-Noise Positive and Negative Output Integrated Charge Pump Plus LDO. Datasheet SNVSAF7B. Texas Instruments Incorporated. 2016 (Rev. 2017). 29 p. URL: http://www.ti.com/lit/ds/symlink/lm27762.pdf

6. Using the LM27762EVM Evaluation Module. User’s Guide, SNVU534, Texas Instruments, 2016. 19 p. URL: http://www.ti.com/lit/ug/snvu534/snvu534.pdf

7. Wide VIN Range, Low Noise, 250 mA Buck-Boost Charge-Pump LTC3245. Datasheet 3245fa. Linear Technology. 2013. 18 p. URL: https://www.farnell.com/datasheets/1726405.pdf


Дополнительные файлы

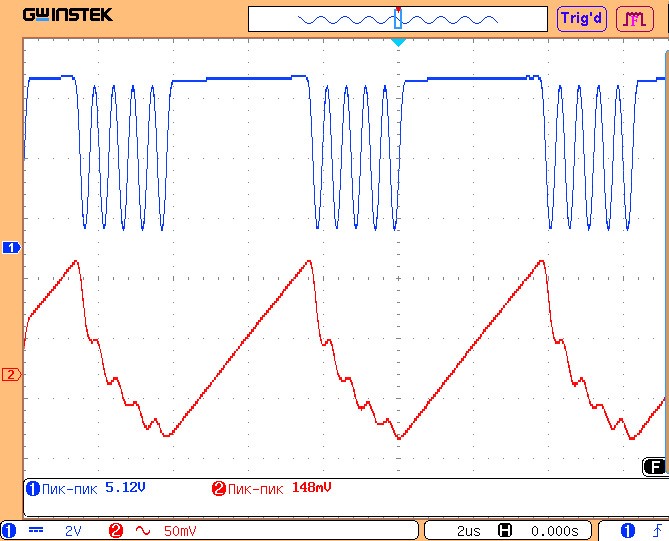

1. Рис. 6. Формы сигналов (2 мкс/дел) напряжений UflyDC+ (2 В/дел) и Uout (50 мВ/дел) при токе нагрузки 50 мА.
Тема
Тип Research Instrument
Посмотреть (84KB)
Метаданные ▾

Рецензия

Для цитирования:


Битюков В.К., Михневич Н.Г., Петров В.А. Пульсации напряжения отрицательной полярности на выходе двухполярного DC–DC преобразователя LM27762 при близком к предельному входном напряжении. Russian Technological Journal. 2019;7(4):31-43. https://doi.org/10.32362/2500-316X-2019-7-4-31-43

For citation:


Bityukov V.K., Mikhnevich N.G., Petrov V.A. Negative Output Voltage Ripples of Bipolar DC–DC Converter LM27762 near Maximum Input Voltage. Russian Technological Journal. 2019;7(4):31-43. (In Russ.) https://doi.org/10.32362/2500-316X-2019-7-4-31-43
