Оптимизация созвездий сигналов с амплитудно-фазовой манипуляцией в каналах связи с нефлуктуационными помехами

Цели. Многопозиционная амплитудно-фазовая манипуляция (АФМ) с кольцевой формой сигнальных созвездий является одним из наиболее эффективных способов передачи дискретной информации в спутниковых системах. Применение АФМ регламентируется несколькими стандартами, основными из которых являются DVB-S2 и VSAT. Они определяют параметры модуляции, а также параметры сигнальных созвездий. Цель статьи – определение наилучших созвездий 16-АФМ и 32-АФМ, обеспечивающих минимум вероятности битовой ошибки для случаев, когда в канале связи наряду с шумовой присутствуют помехи нефлуктуационного вида.

Методы. Использованы методы статистической радиотехники, теории оптимального приема сигналов и компьютерного моделирования.

Результаты. Рассмотрены способы и проведена оптимизация созвездий кольцевой формы сигналов 16-АФМ и 32-АФМ изменением распределения точек по радиусу и фазе для случая, когда в канале связи наряду с шумовой присутствуют помехи нефлуктуационного вида: частотно-манипулированная, ретранслированная, фазоманипулированная, гармоническая. Определены наилучшие созвездия 16-АФМ и 32-АФМ, обеспечивающие минимум вероятности битовой ошибки.

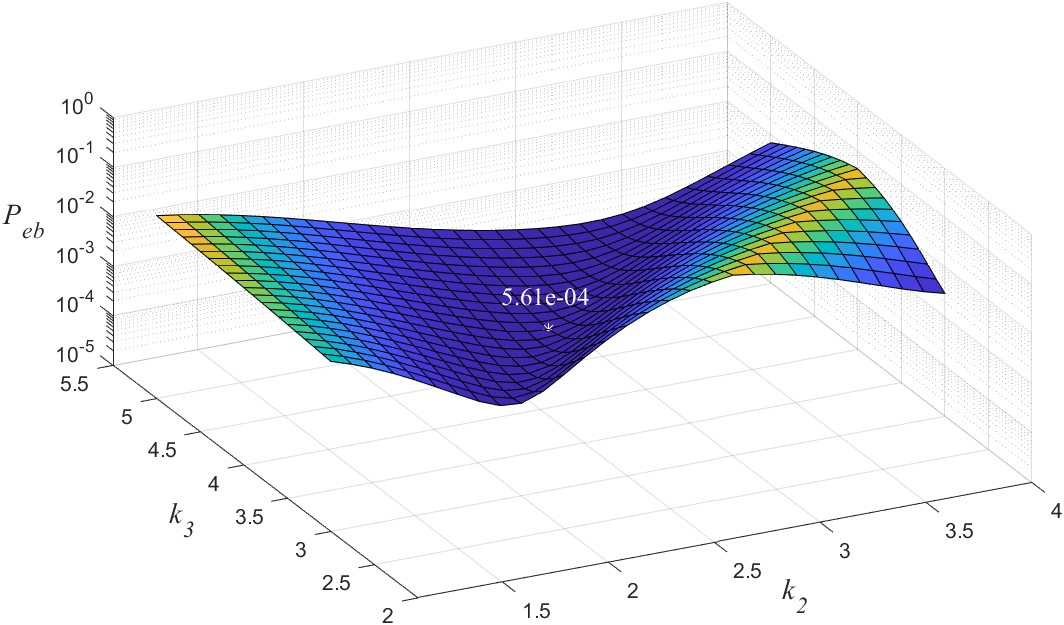

Выводы. Для улучшения качества связи в системах передачи информации при наличии нефлуктуационных помех можно использовать существующие созвездия 16-АФМ (4, 12) и 32-АФМ (4, 12, 16) с изменением соотношений между радиусами окружностей 2.5 для 16-АФМ и 2.5/3.9 для 32-АФМ. За счет более эффективного использования мощности сигнала применение созвездий с точкой с нулевой амплитудой для 16-АФМ позволяет добиться увеличения помехоустойчивости приема. Например, в случае применения созвездия (1, 5, 10) энергетический выигрыш по сравнению со стандартным созвездием (4, 12) может достигать 1 дБ.
