Аналитический метод анализа процессов передачи сообщений в оптоволоконных сетях с маркерным доступом для цифровых подстанций

Цели. Цель работы – разработка аналитических методов оценки вероятностно-временных характеристик и производительности оптоволоконной FDDI-сети (fiber distributed data interface) с маркерным методом доступа, позволяющих автоматизировать процессы передачи сообщений для цифровых электроподстанций.

Методы. Использованы методы теории надежности, теории случайных процессов и теории массового обслуживания, преобразование Лапласа – Стилтьеса для вывода функциональных уравнений.

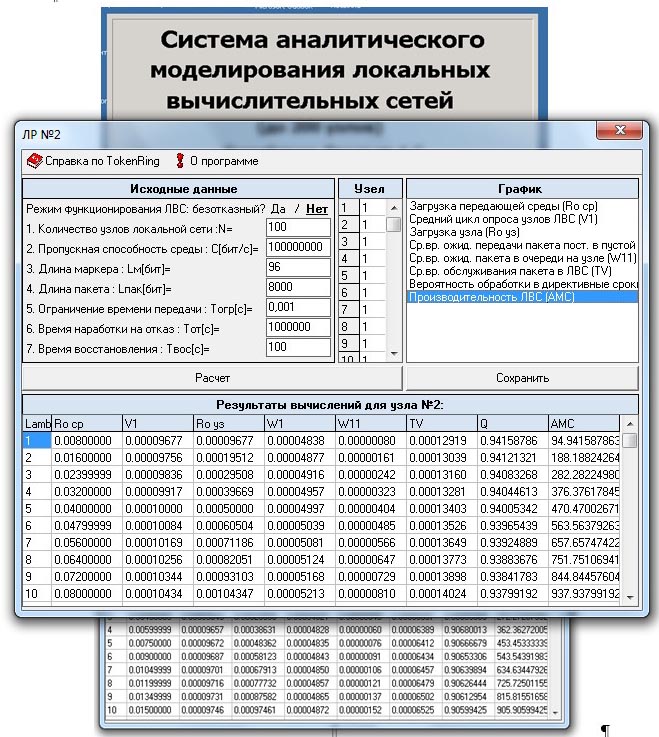

Результаты. Проведено численное исследование процессов передачи пакетов между электрическими цифровыми подстанциями (ЦПС) в оптоволоконной сети FDDI. Рассмотрены процессы обмена дискретной информацией между электронными устройствами в системе электрических ЦПС, включая основные технологические операции, выполняемые персоналом системы ЦПС при подготовке отчетов, характеризующих различные режимы работы как отдельных ЦПС, так и всей системы в целом. Получены зависимости загрузки узлов, производительности FDDI-сети и временных характеристик процессов передачи пакетов от интенсивности входных потоков сообщений и надежности передающей среды. Проведен анализ функционирования FDDI-сетей, построенных на основе двух оптоволоконных колец, которые образуют основной и резервный пути передачи данных между узлами сети, что значительно повышает отказоустойчивость таких сетей. Задача исследования включала анализ процессов передачи информации в сетях FDDI с акцентом на обеспечение надежности передающей среды.

Выводы. Выявлено, что существует критическая область функционирования сети, при достижении которой наблюдается резкое увеличение загрузки узлов и временных характеристик, в то время как производительность достигает максимального значения и затем резко снижается. Предложено осуществлять обмен дискретными сообщениями, отражающими состояние электронных устройств, и информационными сообщениями персонала между различными дистанционно разнесенными ЦПС с использованием оптоволоконной сети FDDI.
